Grasshopper to wizualne środowisko programowania wbudowane w Rhinoceros 3D. Umożliwia ono projektowanie parametryczne, czyli definiowanie obiektów 3D za pomocą algorytmów i relacji zamiast tradycyjnego modelowania ręcznego.
Dzięki Grasshopperowi projektanci mogą tworzyć skomplikowane formy, które automatycznie reagują na zmianę parametrów i od razu generują wszystkie powiązane elementy geometryczne.
Środowisko składa się z „komponentów” przeciąganych na płótno (canvas) i łączonych ze sobą w sieć bloków funkcyjnych tworzących logicznie spójną całość. Zmiana wartości w jednym komponencie (np. długość parametru, promień itp.) natychmiast przelicza cały model zgodnie z zadanymi regułami.
Grasshopper działa tak, że zamiast przesuwać pojedyncze krawędzie modelu, mówisz programowi, jak elementy mają się zachowywać, podając wartości parametrów i relacji. Każdy element otrzymuje określone wymiary, kąty czy zależności, które można łączyć w logiczne formuły. Kiedy zmienisz jedną wartość, wszystkie powiązane komponenty i obiekty dostosowują się automatycznie do nowego układu.
Dzięki temu modyfikacje projektu są szybkie i bezbłędne: wystarczy edytować odpowiednie suwaki wartości, a reszta projektu “odświeży się” sama, bez ręcznego przesuwania każdej krawędzi. Taki sposób pracy ogromnie usprawnia m.in. projektowanie budynków czy produktów, gdzie często trzeba szybko tworzyć dziesiątki wariantów czy aktualizować model według nowych wymagań.
Podstawowe możliwości Grasshoppera
Grasshopper oferuje szeroki zakres narzędzi i funkcji, które wspierają tworzenie algorytmicznych modeli 3D. Najważniejsze możliwości to m.in.:
- projektowanie parametryczne – budowanie modeli reagujących na zmianę parametrów. Pozwala to testować różne warianty projektu (np. różne wymiary lub kształty) bez ręcznej przebudowy modelu. Zmiana dowolnego parametru (np. liczby segmentów, promienia czy nachylenia) automatycznie przebudowuje geometrię zgodnie z regułami zapisanymi w programie.
- automatyzacja powtarzalnych zadań – Grasshopper umożliwia definiowanie algorytmów i pętli, co przyspiesza pracę projektową. Zamiast ręcznie powtarzać czynności (np. rozmieszczanie elementów, generowanie siatek, obliczenia), tworzy się procedury, które wykonają to za Ciebie. Dzięki temu złożone operacje (generowanie serii otworów, dzielenie powierzchni, przesuwanie i obracanie wielu obiektów) można wykonać jednym kliknięciem lub przesunięciem suwaka. Projekty automatyczne stają się bardziej efektywne i precyzyjne.
- integracja i analizy – Grasshopper łatwo łączy się z innymi narzędziami (BIM, narzędziami renderującymi, analitycznymi itd.). W praktyce oznacza to możliwość podpinania dodatkowych komponentów do np. analiz energetycznych, symulacji oświetlenia czy obciążeń konstrukcyjnych. Istnieją specjalistyczne pluginy (jak Ladybug/Honeybee do analizy klimatu czy Karamba do analizy strukturalnej), które dodają do Grasshoppera zaawansowane narzędzia analityczne. W jednym środowisku Grasshopper pozwala więc nie tylko na tworzenie modeli, ale też na ich analizę i przygotowanie raportów (np. wydajność energetyczna budynku).
Grasshopper obsługuje całą geometrię Rhino: krzywe, powierzchnie NURBS, bryły, siatki (mesh), punkty, chmury punktów oraz obiekty SubD (po udoskonaleniach Rhino 8). Ze względu na to, że Grasshopper jest częścią Rhino, wszystkie modele stworzone wizualnie są natychmiast widoczne i edytowalne w przestrzeni programu – można je dalej obrabiać standardowymi narzędziami programu (dodawać filtry, renderować, tworzyć dokumentację 2D itp.). Dodatkowo, Grasshopper 8 pozwala na pełne zarządzanie atrybutami obiektów (takimi jak warstwy, materiały czy kolory) bezpośrednio z poziomu definicji, co ułatwia organizację projektu.
Zastosowania Grasshoppera
Grasshopper zyskał popularność w wielu branżach dzięki swej elastyczności i dużym możliwościom. Oto najważniejsze przykłady zastosowań:
- architektura – tworzenie i optymalizacja kształtów budynków, fasad oraz struktur nośnych. Projektanci architektoniczni używają Grasshoppera do generowania swobodnych form (podobnych do dzieł Z. Hadid czy F. Gehry’ego) oraz do modelowania parametrycznych fasad (przykładowo generative façade reagujące na nasłonecznienie). Grasshopper świetnie nadaje się do szybkiego prototypowania wielu wariantów projektowych i testowania parametrów (kątów nachylenia, proporcji, otworów). Dzięki integracji z narzędziami BIM (np. Rhino + VisualARQ czy wspomniany Konstru do analizy konstrukcji) projekt architektoniczny można spójnie połączyć z dokumentacją inżynierską.
- inżynieria i budownictwo – optymalizacja struktur i rurociągów, analiza obciążeń. Przy użyciu Grasshoppera i specjalnych pluginów (Karamba3D, Kangaroo) inżynierowie wykonują szybkie obliczenia statyczne i dynamiczne, form-finding (znajdowanie kształtu pracującego konstrukcji) czy analizę naprężeń. Przykładowo można generować trójwymiarowe siatki kratownic i od razu sprawdzać ich wytrzymałość albo iteracyjnie optymalizować rozmieszczenie podpierających słupów. Grasshopper przydaje się też do automatycznego generowania rysunków wykonawczych (paski naprężeń, wykresy rozkładu sił), ułatwiając komunikację między architektem a inżynierem.
- produkcja i wytwarzanie – projektowanie komponentów mechanicznych, elementów giętych czy płyt. Produkcja części metalowych, wycinanie blach CNC czy cięcie laserowe zyskuje na Grasshopperze dzięki możliwości optymalizacji rozkroju materiału i generowania precyzyjnych wzorów. Istnieją pluginy (np. OpenNest) do automatycznego układania elementów na arkuszu materiału optymalizując wykorzystanie surowca. Rzemieślnicy i producenci mogą łatwo definiować szablony i wzory (np. okna o zmiennych wymiarach, profile blach) w oparciu o parametry – wystarczy zmienić wymiar, aby zmodyfikować geometrię wszystkich powiązanych części.
- inżynieria odwrotna i skanowanie 3D – przetwarzanie skanów punktowych na modele CAD. Rhino 8 znacznie poprawia obsługę dużych chmur punktów (dane z szybkich skanerów 3D, LiDAR itp.), co ułatwia pracę nad modelami terenów, projektami renowacji czy prototypami. Choć Grasshopper sam w sobie nie jest narzędziem do odwrotnej inżynierii, może współpracować z wynikami skanowania. Na przykład dostępne są pluginy (jak RhinoResurf) pozwalające dopasować powierzchnie NURBS do siatek i chmur punktów. Dzięki temu użytkownik może najpierw wygenerować zaawansowane powierzchnie z danych skanera, a następnie użyć Grasshoppera do dalszego ich modyfikowania lub automatycznego generowania detali. Rhino jako platforma zapewnia też narzędzia do przekształcania siatek w obiekty CAD, które Grasshopper może wspierać.
- projekty specjalistyczne – projektowanie wnętrz, detale architektoniczne, sztuka cyfrowa czy nawet zastosowania dentystyczne (modelowanie protez, implantów na podstawie skanu jamy ustnej). Grasshopper używają również projektanci wzornictwa przemysłowego, jubilerzy czy naukowcy do eksploracji form generatywnych. Dzięki prostemu interfejsowi nawet początkujący mogą np. stworzyć złożony ornament czy siatkę kratownicową sterowaną suwakami wartości. Dla branży medycznej Grasshopper umożliwia np. tworzenie siatek dostosowujących się do parametrów anatomicznych, co jest wykorzystywane przy prototypowaniu implantów czy akcesoriów ortodontycznych.
Ekosystem i rozszerzenia Grasshoppera
Ogromną zaletą Grasshoppera jest aktywny ekosystem i wsparcie społeczności. Użytkownicy mają do dyspozycji tysiące gotowych definicji (fragmentów algorytmów) oraz bibliotek komponentów. Oficjalna strona Food4Rhino oferuje setki darmowych i płatnych wtyczek rozszerzających Grasshoppera. Przykładowo: Ladybug/Honeybee pozwalają na analizę klimatyczną i oświetleniową budynków, Galapagos oraz Wallacei umożliwiają automatyczną optymalizację projektu (wybór najlepszych parametrów spośród wariantów), a Kangaroo to silnik fizyki dla symulacji sprężystości czy grawitacji.

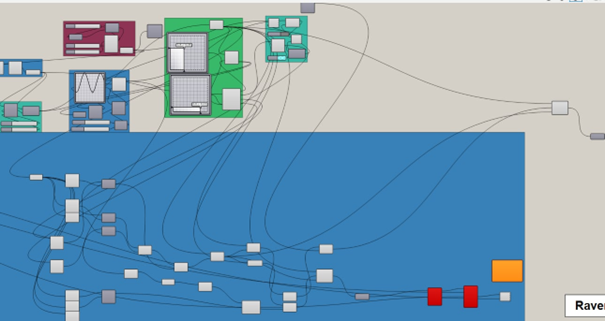

Dla branży CNC znane są wtyczki takie jak OpenNest (optymalizacja rozmieszczenia elementów do cięcia) oraz PanelingTools czy Weaverbird do tworzenia i wygładzania siatek organicznych. Warto też wspomnieć o wtyczce Raven AI – konwersacyjnym asystentem AI wbudowanym bezpośrednio w środowisko Grasshopper, który umożliwia generowanie i edycję definicji parametrycznych na podstawie opisów tekstowych lub szkiców oraz współpracuje z istniejącymi wtyczkami i komponentami, wstawiając wygenerowane skrypty bezpośrednio na płótno Grasshoppera.
Raven przyspiesza prototypowanie i obniża próg wejścia do parametrycznego projektowania, oferując możliwość debugowania istniejących definicji i iterowania projektu za pomocą naturalnego języka; instalacja i uruchomienie wymaga rejestracji oraz wygenerowania klucza API u dostawcy.
Grasshopper ma też bardzo dobre wsparcie edukacyjne – istnieje wiele kursów, poradników wideo i przykładów do pobrania. Akademickie i branżowe publikacje podkreślają, że Grasshopper jest „narzędziem powszechnie używanym w świecie architektury”. Jego intuicyjny, wizualny interfejs pozwala początkującym szybko eksplorować koncepcje projektowe bez konieczności nauki programowania.
W internecie można znaleźć gotowe definicje parametrów dla architektury, mechaniki, wzornictwa, a także aktywne fora i grupy dyskusyjne, gdzie specjaliści dzielą się wiedzą i pomagają sobie nawzajem.
Nowości w Grasshopperze (Rhino 8)
W Rhino 8 wprowadzono znaczące ulepszenia w Grasshopperze, rozszerzając jego możliwości o funkcje przydatne zarówno projektantom, jak i inżynierom:
- zarządzanie atrybutami obiektów – teraz Grasshopper pozwala bezpośrednio w definicji zmieniać atrybuty Rhino (warstwa, kolor, materiał), bez potrzeby ręcznego ustawiania ich w głównym oknie Rhino. Można więc jednym komponentem przypisać wszystkie niezbędne informacje o obiekcie, co przyspiesza organizację projektu.
- adnotacje i dokumentacja – Grasshopper 8 zyskał komponenty do tworzenia wymiarów, etykiet, hatchów i typów linii. Dzięki temu można generować podpisy geometryczne i rysunki pomocnicze bezpośrednio z definicji: na przykład automatycznie nanosić teksty pomiarowe czy przekroje na projektowaną bryłę. Ułatwia to tworzenie kompletnej dokumentacji 2D bez wychodzenia z Grasshoppera.
- definicje bloków (Blocks) – nowe komponenty umożliwiają tworzenie definicji bloków (symbole GIS, detale etc.) i wstawianie ich jako instancji w model Rhino. Architekci i inżynierowie mogą np. parametrycznie wstawiać typowe elementy (wiadra, krzesła, kolumny) z biblioteki bloków, sterując ich rozmiarem i ilością za pomocą Grasshoppera.
- Live Baking (podgląd w czasie rzeczywistym) – Grasshopper 8 wprowadza tzw. „Live Baking”, czyli możliwość jednoczesnego podglądu i edytowania geometrii w Rhino podczas pracy w Grasshopperze. Nie trzeba ręcznie aktualizować modelu, ponieważ zmiany są widoczne „na żywo”, a na końcu można jednym kliknięciem „upiec” gotowy wynik do Rhino. To przyspiesza iteracyjne projektowanie i wizualizację efektów.
- UserText – nowy komponent do dodawania i edycji tekstów użytkownika (tagów) na dowolnych obiektach Rhino. Umożliwia automatyczne opisywanie elementów, dodawanie notatek lub metadanych geometrycznych bezpośrednio z Grasshoppera.
Te innowacje sprawiają, że Grasshopper staje się pełnoprawnym środowiskiem projektowym w Rhino 8, łącząc modelowanie 3D z funkcjami CAD i dokumentacji. Rhino 8 wprowadza też nowe typy danych w Grasshopperze i poprawia wydajność, co przyspiesza generowanie skomplikowanych algorytmów.
Dlaczego warto wybrać Rhino 8 z Grasshopperem?
Połączenie Rhino 8 i Grasshoppera daje firmom i projektantom kompleksowe narzędzie CAD. Rhino to wszechstronny modeler NURBS działający zarówno na Windows, jak i macOS, a Grasshopper rozszerza jego możliwości o parametryczne algorytmy. Co ważne, Grasshopper jest dostępny w standardzie z licencją Rhino i nie wymaga dodatkowych opłat ani subskrypcji. Kupując Rhino, otrzymuje się automatycznie dostęp do Grasshoppera, a aktualizacje są bezpłatne i pobierane automatycznie.
Rhino jest też bardzo przystępne cenowo: wymaga jednorazowej opłaty bez kosztów subskrypcji i serwisu. Program działa płynnie nawet na zwykłych laptopach („ordinary hardware”) i ma stosunkowo krótką krzywą uczenia się.
W praktyce oznacza to, że małe i średnie firmy mogą wdrożyć Rhino+Grasshopper bez dużych inwestycji sprzętowych. Licencja obejmuje także pełne wsparcie techniczne producenta, co gwarantuje dostęp do wiedzy i narzędzi na wysokim poziomie.
Rhino 8 jest również kompatybilne z setkami formatów plików CAD/CAM/CAE, co umożliwia płynną współpracę z innymi systemami używanymi przez klientów (architekci, inżynierowie, producenci). Dla branż takich jak przetwórstwo blach, stolarka czy budowa nagrobków, ważne jest m.in. to, że Rhino pozwala na łatwą integrację z maszynami CNC (wycinarkami laserowymi, ploterami itp.) dzięki poprawionemu eksportowi i obsłudze siatek i linii cięcia.
Podsumowując, Rhino 8 z Grasshopperem to połączenie potężnego modelera NURBS i elastycznego środowiska wizualnego. Użytkownicy zyskują narzędzie, które szybko rośnie wraz z ich potrzebami – od prostych modeli parametrycznych po zaawansowane projekty generatywne i symulacje. Taka platforma umożliwia skuteczną realizację projektów w architekturze, przemyśle, medycynie czy projektowaniu produktu, co przekłada się na przewagę konkurencyjną i innowacyjność.
Rhino + Grasshopper zostały docenione w branży AEC właśnie jako intuicyjne środowisko pozwalające eksplorować pomysły bez konieczności nauki programowania. Dlatego firma oferująca Rhino 8 może śmiało podkreślać, że inwestycja ta przynosi maksymalną elastyczność projektową i wydajność pracy, co ostatecznie pomaga klientom w realizacji ich najbardziej wymagających zamierzeń.
Źródła:
https://www.rhino3d.com/features/,
https://help.bricsys.com/en-us/document/bricscad-bim/design-assistance/rhino-grasshopper-integration,
https://www.mat.net.pl/projektowanie-parametryczne-w-praktyce-co-warto-wiedziec-przed-pierwszym-modelem/,
https://rhino-3d.pl/grasshopper3d.html,
https://en.wikipedia.org/wiki/Grasshopper_3D,
https://wiki.mcneel.com/rhino/architecture/home,
https://www.novatr.com/blog/top-15-grasshopper-plugins-used-in-aec-industry,
https://www.resurf3d.com/
